BLD-70接線圖（接調速開關接法）
點擊次數： 更新時間：2017-9-20 15:58:18 【打印此頁】
BLD-70接線圖（接調速開關接法）
BLD-70接線圖（接調速開關接法）

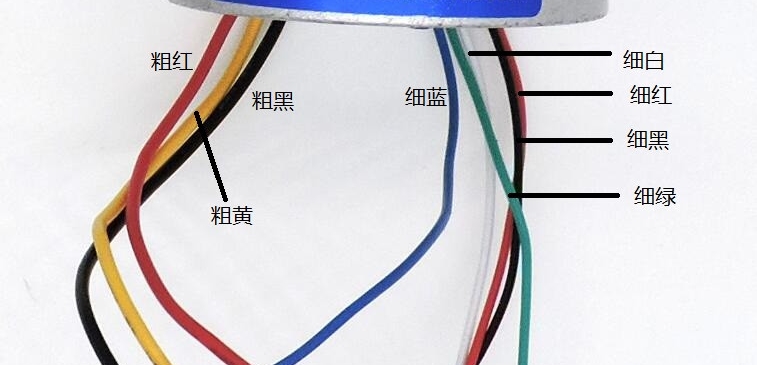

一、首先辨識清楚直流無刷電機上的線：
如上圖，直流無刷電機一共有八根線
三根是粗的，五根是細的分別為：
粗紅 細藍
粗黃 細白
粗黑 細紅
細黑
細綠
分清楚以上的八根線，就方便我們把對應的線連接到驅動器上

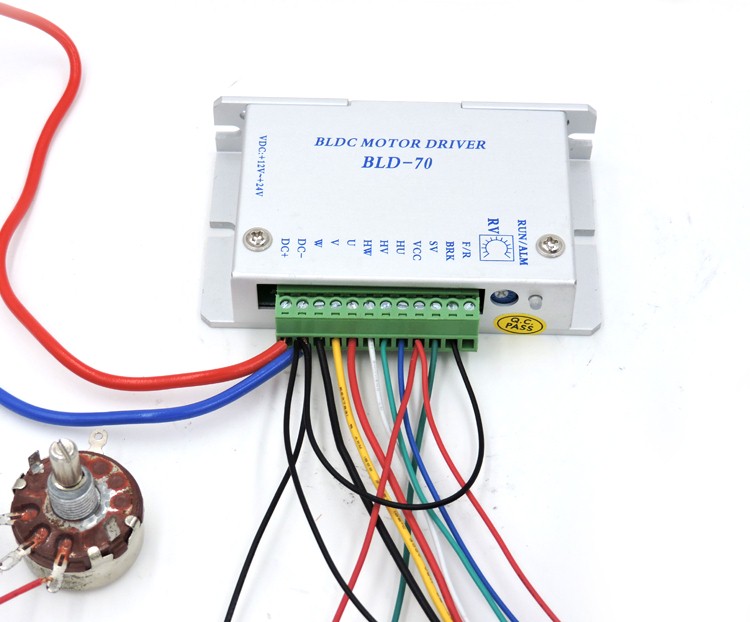

二、驅動器接線圖（接調速開關接法）俯視圖：
如上圖所示：
驅動器上從左到右的接線為：（請對應驅動器上的接線口附近的符號來看）
1、首先用一根線把 DC- 與 BRK 相連接
2、DC+ 接 電源正極 （最粗的紅線）
3、DC- 接 電源負極 （最粗的藍線） 和 開關的黑線（0v） 和 電機的細黑線
4、W 接 電機的粗黑線
5、v 接 電機的粗黃線
6、u 接 電機的粗紅線
7、HW 接 電機的細白線
8、HV 接 電機的細綠線
9、HU 接 電機的細藍線
10、VCC 接 電機的細紅線 和 開關的紅線（5v）
11、SV 接開關的藍線（開關的信號線）
12、BRK 用一根線把 DC- 與 BRK 相連接
13、F\R 不接線，留空白
如果您對以上的接線圖還有疑問，歡迎聯系我們：
QQ：2338223078電話：13326768788 劉經理
